中大規模木造と構造用集成材の基本

中大規模木造の普及が進む中で、構造材の主役として定着しつつある構造用集成材。



しかし「なんとなく使っている」という実務者も少なくありません。



まずは素材の成り立ちと特性を正確に理解することが、材料選定・工法選択の第一歩です。

構造用集成材とはどんな材料か？製造プロセスから理解する

構造用集成材は、ひき板（ラミナ）を繊維方向を揃えて積層・接着した木質材料です。



製造段階でラミナ一枚ごとに強度選別（機械または目視）を行い、強度の高い材を外層に、低い材を内層に配置することで、全体の曲げ強度を最大化します。



この工程管理こそが、無垢材では得られない品質の均一性と高強度を実現する鍵です。



乾燥工程を経て含水率を安定させているため、竣工後の割れ・反りも大幅に抑制されます。

無垢材と何が違う？中大規模木造で構造用集成材が選ばれる理由

無垢材の最大の課題は、寸法安定性と強度のばらつきです。



大きな断面を確保しようとすると乾燥割れのリスクが高まり、材の個体差による設計値の設定も保守的になりがちです。



一方、構造用集成材はJAS規格により強度が明確に定められており、設計者が安心して採用できます。



またスパンを大きく飛ばす大架構や、複雑な曲面を描くデザイン材としての活用も可能で、建築の表現の幅を大きく広げます。

中大規模木造の定義と対象建物の種類

木造は建築基準法に基づき、延べ面積・階数・用途により構造計算の要否が変わります。



一般に「中大規模木造」とは、延べ面積500㎡超、または3階建て以上の木造建築物を指すことが多く、構造計算（許容応力度計算以上）が義務づけられます。



対象用途は学校・保育所・介護施設・店舗・事務所・集合住宅など多岐にわたります。



こうした用途では耐火性能も要求されるケースが多く、燃えしろ設計や被覆型耐火構造と組み合わせた集成材の活用が不可欠です。



＜関連ページ＞

中大規模木造の防耐火法規を解説！耐火建築物・準耐火建築物の要

構造用集成材の寸法・強度規格と設計への活かし方

構造用集成材を正しく設計に組み込むには、JAS規格に基づく断面区分と強度等級の体系を理解することが前提です。



規格を把握することで、過不足のない断面計画が可能となり、コスト最適化にも直結します。

JAS規格による断面区分と許容応力度の読み方

構造用集成材のJAS規格では、断面の大きさにより「小断面」「中断面」「大断面」に区分されます。



中大規模木造では中断面〜大断面が主体となり、幅90〜300㎜・せい150〜600㎜超に及ぶ製品が流通します。



強度等級はE（ヤング係数）とF（曲げ強度）で表記され、E105-F300やE120-F330といった記号が一般的です。



構造設計では等級に応じた許容応力度を用いますが、樹種・積層枚数・含水率なども複合的に影響するため、メーカーのカタログ値と併せて確認することが重要です。

異等級構成材と同一等級構成材の違いと使い分け

構造用集成材には「異等級構成」と「同一等級構成」の2種があります。



異等級構成材は外層に高強度ラミナ、内層に低強度ラミナを配置することで曲げ性能を高めた製品で、主に梁・桁など曲げ応力が卓越する部材に適しています。



同一等級構成材は全層を同一ラミナで積層するため軸力・圧縮力に対して均等な性能を発揮し、柱への適用が得意です。



部材の受ける力の種類を正確に把握し、最適な構成を選ぶことが材料コストの削減と性能確保の両立につながります。

スパン・荷重条件に応じた断面選定の基本フロー

断面選定のフローは、①設計スパンと荷重（固定・積載・積雪・風・地震）の整理、②許容応力度計算による必要断面係数の算出、③標準断面リストからの選定、④たわみ検討、⑤接合部設計との整合確認、という順序が基本です。



特に中大規模木造では、梁せいが600㎜を超える大断面になるケースもあるため、プレカット工場の加工能力・搬入可能寸法を事前に確認することが不可欠です。



設計段階からメーカー・工場と協議するフロントローディングが全体工期の短縮に直結します。



＜関連ページ＞

中大規模木造の設計のコツ｜美しいデザインと構造安全性を両立！

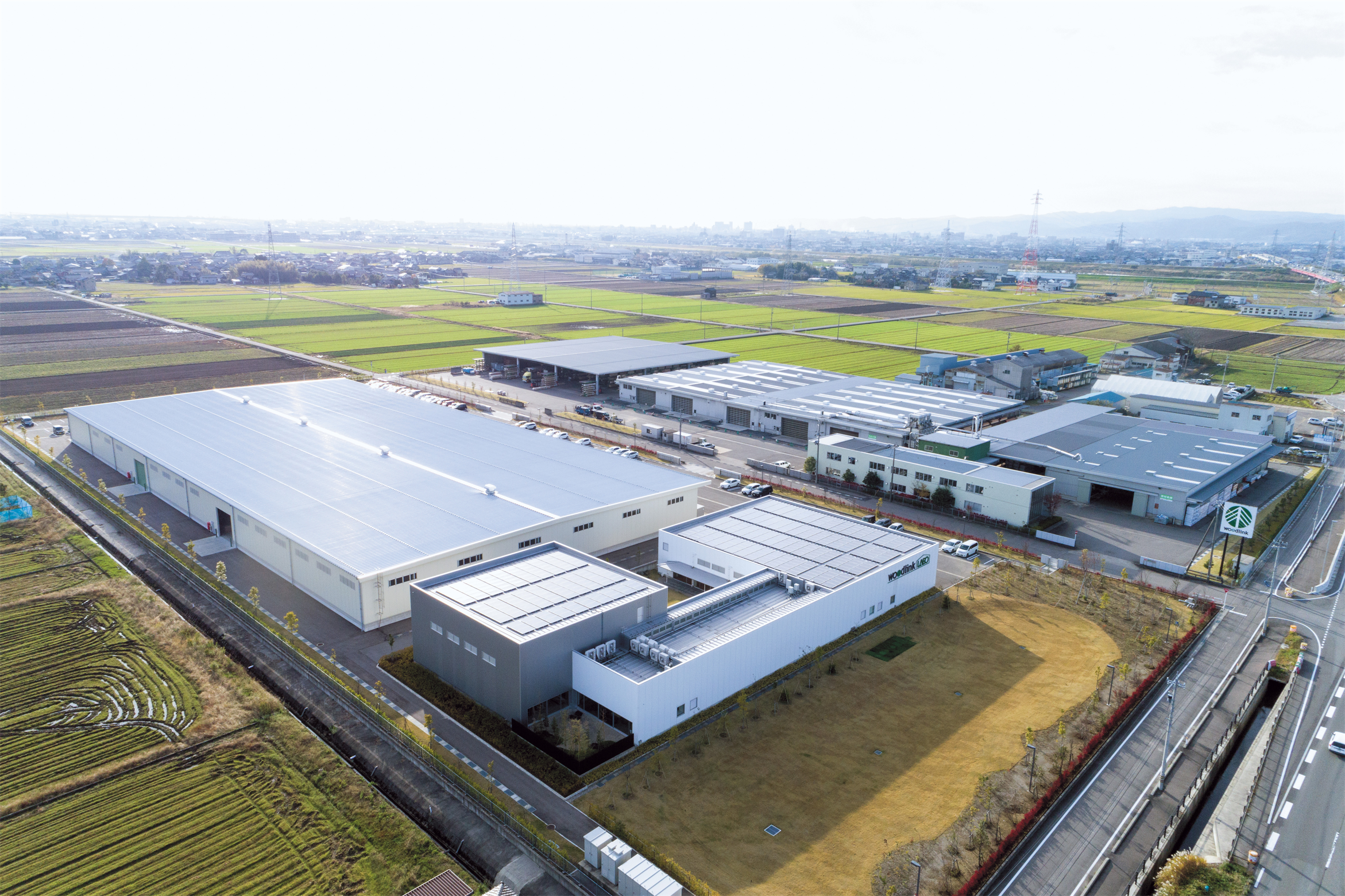

プレカット工場の選定が中大規模木造の品質を左右する

構造用集成材の品質がいかに高くても、プレカット加工の精度が低ければ現場での組立精度は保証できません。



中大規模木造に対応できるプレカット工場は全国的にも限られており、早期選定が計画の成否を握っています。

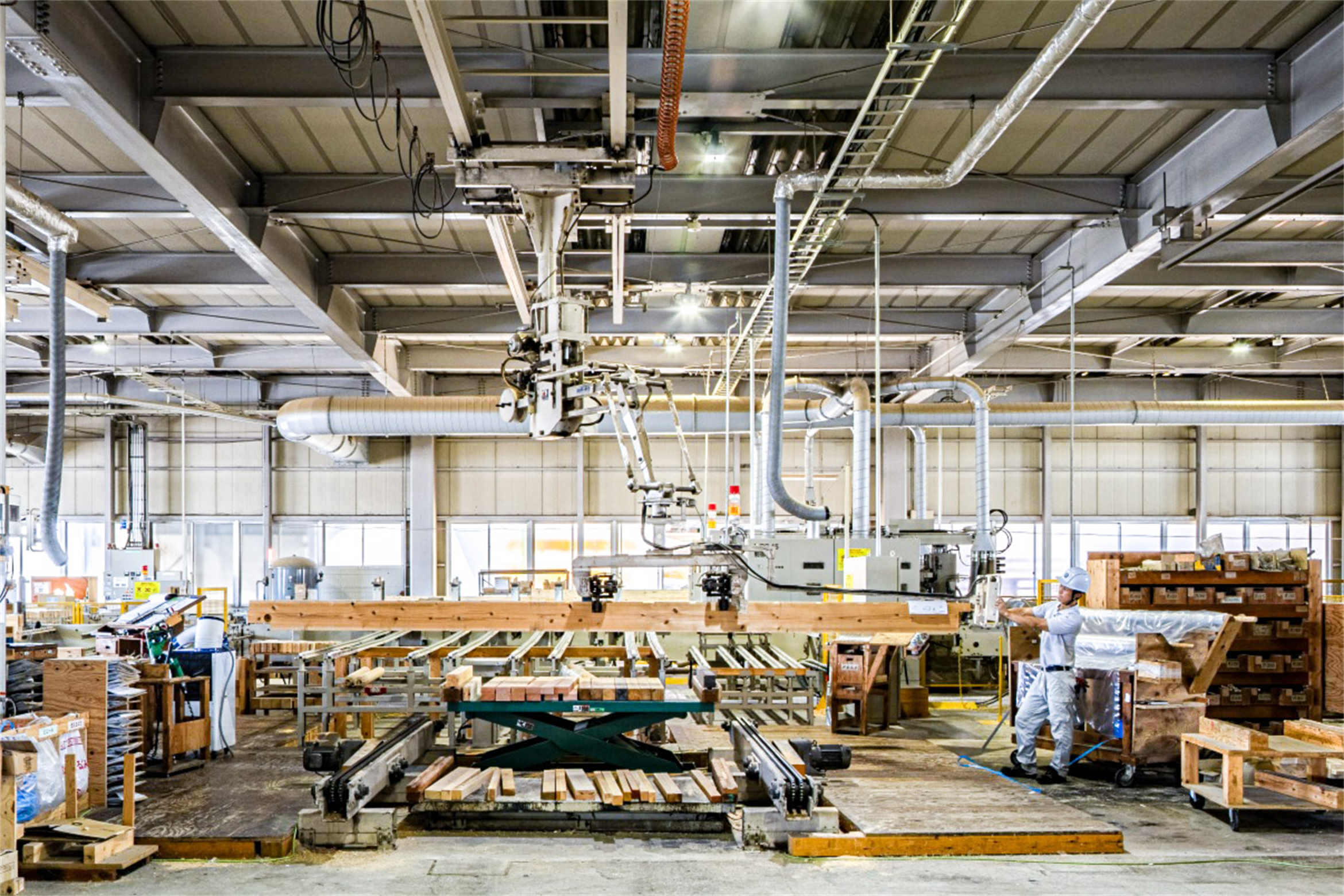

中大規模木造対応のプレカット工場に必要な設備

一般的な住宅用プレカット工場では、比較的小さな断面寸法までの加工が主体です。



中大規模木造では大断面集成材の仕口・継手加工が必要となるため、専用の設備が不可欠です。



また、品質保証の観点からも確認が必要です。



工場の加工実績件数と設備を最初に確認しましょう。

図面データ連携力で加工精度は変わる

プレカット加工はCAD/CAMデータを工作機械に直接送信することで精度を確保します。



構造設計で作成したCADデータをプレカット専用CAMソフトへ変換できる工場は、ヒューマンエラーのリスクを格段に低減できます。



また構造設計との連携が密な工場では、部材の干渉チェック・仕口強度確認をデータ上で行うため、設計変更が発生した際の修正も迅速です。



データ連携は工場選定の重要な差別化要素となっています。

プレカット工場選定時に確認すべき5つのチェックポイント

工場選定では、①加工可能な最大断面寸法、②大断面集成材の取り扱い実績（件数・規模）、③CAD/CAMデータ連携の対応範囲、④品質管理体制（検査記録・トレーサビリティ）、⑤供給リードタイムと在庫確保力、の5項目を必ず確認してください。



特に⑤は工期に直結するため、調達リスクを分散できる複数の仕入れルートを持つ工場・メーカーを選ぶことがプロジェクトの安定性を高めます。



見学・ヒアリングを通じて生産現場の実態を把握することを強くお勧めします。



＜関連ページ＞

ウッドリンク

高精度なプレカット加工が現場の生産性とコストに直結する理由

プレカット精度の良否は、現場での建て方工事に直接影響します。



精度の高いプレカットは職人の手間を減らし、工期を短縮し、最終的には建物の構造品質を底上げします。



コスト意識が高い実務者ほど、プレカット品質に投資する価値を理解しています。

加工精度が低い場合の現場トラブルとその損失

仕口・継手の加工精度が不十分な場合、現場では「ほぞが入らない」「金物の孔がずれている」「部材の曲がりで建て方が止まる」といったトラブルが発生します。



これらは単なる手戻り作業にとどまらず、建て方クレーンの追加費用、職人の手間賃増加、工期延長による間接費増など多大な損失を生じさせます。



特に大断面部材のやり直しは材料コストも高く、最悪の場合は再製作・再納品が必要となります。



精度への投資は保険であると同時に最大の経費削減策です。

大断面・複雑仕口に対応するNCマシンの最新技術

近年のNCルーターは多軸制御が標準となり、斜め仕口・複雑な金物ホゾ・ドリフトピン孔の加工が可能です。



さらに画像認識技術を活用した材面の節・割れ検出システムを導入した工場では、加工前に材の欠陥部を回避した位置決めが自動化されています。

プレカットから建て方まで一貫管理するメリット

プレカット加工と建て方を別の会社が担う場合、責任の所在が曖昧になるリスクがあります。



一方、木材の調達・プレカット加工・建て方支援を一貫して管理できるメーカー・工場との連携では、設計図書から施工図、加工データ、現場管理まで情報が一元化されます。



部材番号の照合・建て入れ検査・金物施工の確認が整合的に行えるため、手戻りが減り、検査記録の整備も効率的です。



建て方後の品質確認まで含めた包括的なパートナーシップが、中大規模木造の安定的な施工を支えます。



＜関連ページ＞

中大規模木造の用途・スパン別：大断面梁・トラスの選定基準

ウッドリンクが中大規模木造のプレカット工場に選ばれる理由

中大規模木造の実務では、材料品質・供給安定性・技術サポートの三拍子が揃ったパートナーを見つけることが不可欠です。



ウッドリンクは、木構造の専門メーカーとして、これら全ての要件に応える体制を整えています。

国産・輸入材の幅広い在庫と安定供給体制

ウッドリンクは、国産・輸入を問わず幅広い樹種の構造用集成材を常時在庫しています。



特定の産地や樹種に依存しない複数調達ルートの確保により、世界的な木材需給変動（ウッドショックなど）の影響を最小化します。



プロジェクトごとの必要断面・長さに応じたカスタムオーダーにも対応しており、「既製品の断面では設計が成立しない」という課題を抱える実務者からの相談も積極的に受け付けています。

設計段階からの技術サポートと構造提案力

ウッドリンクの強みは、材料販売にとどまらない技術支援にあります。



構造設計者・意匠設計者との協議に参加し、断面設定・樹種選定・耐火被覆との整合など多角的な観点からアドバイスを提供します。



設計の初期段階から関与することで、後工程での設計変更リスクを大幅に低減することが可能です。



また、プレカット工場との連携により、設計モデルから加工データへのスムーズな変換を支援し、情報連携ロスによる品質低下を防ぎます。

実績豊富な大断面集成材プレカットで工期短縮を実現

ウッドリンクは倉庫・福祉施設・商業施設など多様な中大規模木造プロジェクトにおける構造用集成材の供給・プレカット実績を積み重ねてきました。



大断面部材の加工ノウハウと現場納品の段取り最適化により、建て方工程の短縮を実現した事例が数多くあります。



工期が厳しいプロジェクトや、設計変更が発生しやすい案件でも、フレキシブルに対応できる体制がウッドリンクの競争優位です。



木造化を検討している建築実務者は、ぜひ計画の初期段階でウッドリンクへの相談をご検討ください。



＜関連ページ＞

ウッドリンク

まとめ

中大規模木造を成功させるための要諦は、「適切な構造用集成材の選定」と「信頼できるプレカット工場・メーカーとのパートナーシップ」の二つに集約されます。



構造用集成材はJAS規格に基づく断面区分と強度等級の体系を理解した上で、部材の受ける力の種類（曲げ・軸力）に応じた異等級・同一等級の使い分けが重要です。



寸法・強度の最適化は建物全体のコストパフォーマンスを大きく左右します。



プレカット工場の選定では、大断面・複雑な仕口への対応力、BIM連携能力、供給安定性を総合的に判断してください。



加工精度への投資は、現場トラブルの回避と工期短縮を通じて確実に回収できます。



ウッドリンクは、豊富な在庫・多様な樹種ラインナップ・設計段階からの技術支援・プレカット実績の豊富さを武器に、中大規模木造に取り組む設計事務所・建設会社・工務店を強力にサポートします。



木造化の可能性を広げるパートナーとして、まずはお気軽にご相談ください。

ウッドリンクは中大規模木造の頼れるパートナー

中大規模木造にご興味のある方は、お気軽にお問い合わせください。



ウッドリンクを一言で言えば、「木造建築の構造体メーカー」です。



ウッドリンクでは阪神大震災を機に構造体の独自開発をスタートし、耐震性と断熱性に優れた高品質軸組パネル「プレウォール工法」を開発しました。



プレウォール工法はこちら



現場加工ではなく、プレカットと呼ばれる工場加工を行うことで、品質の安定した高精度な構造体を提供することができます。



降雪地帯で湿度の高い、北陸の気候に適した「プレウォール工法」。



その高い信頼性が支持され、ウッドリンクは構造体メーカーとして北陸No.1シェアの実績があり、倉庫や店舗、高齢者施設などの非住宅の用途にも多くの実績があります。
